Jak montować nierdzewny pierścień osadczy w maszynie mytej wodą bez uszkodzenia rowka i późniejszego luzu

W maszynach mytych wodą, szczególnie w przemyśle spożywczym i farmaceutycznym, nierdzewne elementy złączne muszą precyzyjnie utrzymywać pozycję współpracujących części. Błędny montaż w wyfrezowanym gnieździe szybko prowadzi do luzu osiowego, który wymusza przestoje produkcyjne. Zrozumienie mechaniki osadzania pozwala uniknąć awarii całego zespołu obrotowego.

Jak pierścień osadczy utrzymuje element w osi?

Sprężysty pierścień wpasowuje się w wycięty rowek i fizycznie blokuje przesunięcie elementu wzdłuż osi wału. Jego naturalna sprężystość powoduje stały docisk do bocznych ścianek wyżłobienia. Taka konstrukcja zapewnia stabilne osadzenie nawet przy nagłych wahaniach obciążeń roboczych.

Gdy nacięcie jest zbyt szerokie lub posiada zniekształcenia z obróbki, detal traci punkt oparcia. Element roboczy zaczyna się wtedy przesuwać. Ruch ten w krótkim czasie powoduje wybicie gniazda i krytyczne zużycie współpracujących części maszyny.

Kiedy montaż w otworze różni się od osadzenia na wale?

Zewnętrzne elementy blokujące montuje się na wałach, natomiast wersje wewnętrzne osadza wewnątrz otworów obudowy maszyny. Różnica polega na kierunku działania sił rozprężających podczas pracy układu kinematycznego.

Jako dostawca komponentów dla przemysłu często przypominamy, że pomylenie tych typów skutkuje natychmiastowym brakiem blokady. Przed rozpoczęciem prac serwisowych należy zweryfikować specyfikację techniczną. Użycie niewłaściwego wariantu niemal zawsze kończy się zniszczeniem rowka podczas prób uruchomienia.

Dlaczego przygotowanie rowka decyduje o osadzeniu?

Rowek montażowy musi mieć dokładną szerokość i głębokość określoną w normie technicznej, bez żadnych zadziorów. Nierówne toczenie lub nacinanie szlifierką kątową tworzy bardzo ostre krawędzie. Wystające mikrozadziory podczas wciskania uszkadzają strukturę blokady lub powodują jej nieodwracalne zniekształcenie.

Z naszego doświadczenia w hurtowni TECH-MECH wynika, że wyłącznie precyzyjnie obrobione gniazdo gwarantuje poprawne zapięcie. Gładka powierzchnia pozwala zachować pełną sprężystość użytego materiału. Odpowiednio dobrane segery nierdzewne wymagają czystego środowiska pracy. Tolerancja wymiarowa w aplikacjach przemysłowych absolutnie nie wybacza błędów obróbki skrawaniem.

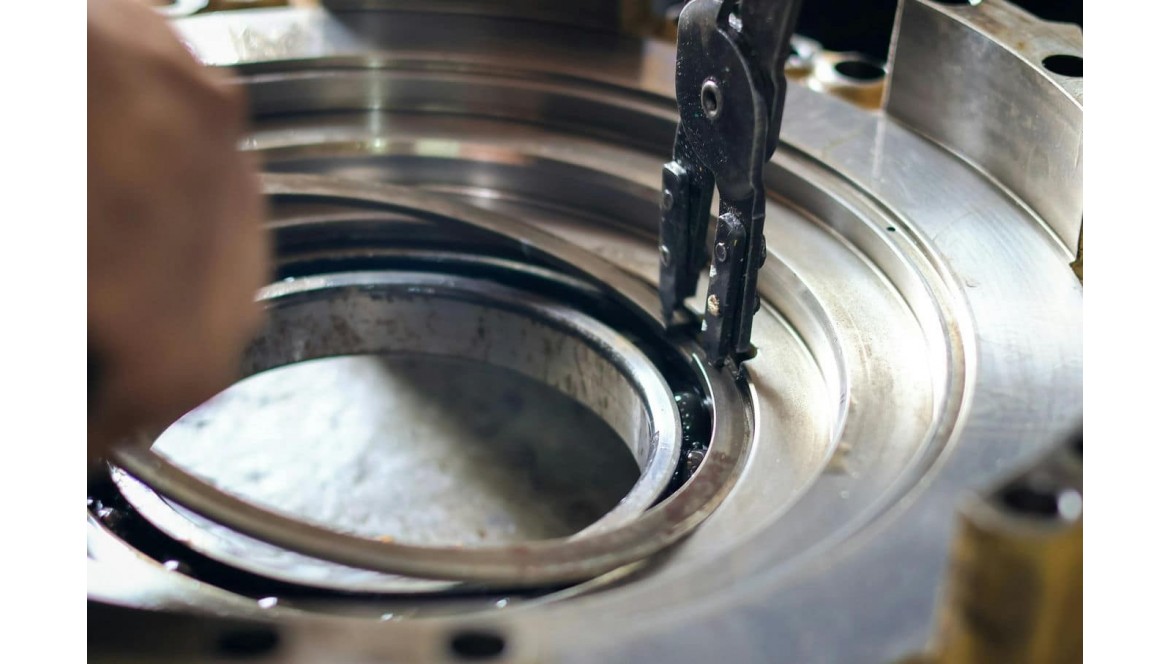

Jak stosować szczypce bez ryzyka uszkodzenia?

Dedykowane szczypce z cienkimi końcówkami umożliwiają równomierne rozchylenie lub ściśnięcie ramion bez ich trwałego wygięcia. Używanie uniwersalnych kombinerek grozi punktowym przeciążeniem materiału. Skutkuje to utratą właściwości sprężystych, co uniemożliwia prawidłowe zakotwiczenie detalu w szczelinie.

Podczas serwisu mechanicznego należy zachować procedury:

• dobrać średnicę końcówek szczypiec do rozmiaru otworów,
• wybrać odpowiedni profil narzędzia (prosty lub odgięty),
• unikać maksymalnego rozwierania poza granice elastyczności,
• operację wykonywać powoli przy stałej kontroli nacisku dłoni.

Jak wilgoć i detergenty wpływają na stal?

Stal gatunku 304 lub 316 zachowuje odporność dzięki warstwie pasywnej, ale agresywne chlorowane detergenty mogą ją degradować. W zakładach spożywczych mycie odbywa się codziennie pod wysokim ciśnieniem. Taka procedura powoduje mikrouszkodzenia mechaniczne wierzchniej powłoki ochronnej metalu.

Uszkodzona struktura w połączeniu z długotrwałą wilgocią przyspiesza zjawisko korozji punktowej. Zjawisko to osłabia strukturę zapinki i obniża siłę trzymającą wał. Woda zalegająca w zakamarkach gniazda tworzy wysoce korozyjne środowisko. Aplikacje narażone na ciągłe zmywanie wymagają stosowania stopów o podwyższonej odporności chemicznej.

Jakie są objawy błędnego montażu?

Ślady ścierania na bocznych ściankach rowka i wyczuwalne osiowe przesunięcie elementu to pierwsze sygnały usterki. Widoczne odkształcenia płaszczyzny samej zapinki świadczą o ogromnym przeciążeniu układu. Luz roboczy pojawia się zazwyczaj już po kilkudziesięciu cyklach pracy urządzenia.

W skrajnych przypadkach dochodzi do poważniejszych konsekwencji awarii:

• samoczynnego wypadnięcia blokady z wyżłobienia,
• pęknięcia materiału pod wpływem wibracji maszyny,
• zatarcia sąsiadującego łożyska z powodu braku współosiowości,
• głębokiego uszkodzenia powierzchni wału napędowego.

Co zapamiętać o osadzaniu pierścieni?

Długotrwałe działanie węzła kinematycznego zależy od zgodności wymiarów, gładkiego stanu rowka oraz powolnej techniki zakładania. Pośpiech podczas rozszerzania ramion szczypcami to najczęstsza przyczyna plastycznego odkształcenia. Klienci naszej hurtowni z Leszna regularnie konsultują z nami kwestie wytrzymałościowe komponentów stosowanych w mokrym środowisku. Prawidłowa instalacja chroni zakład przed nieplanowanymi przestojami linii produkcyjnych. Jeśli planujesz serwis maszyn narażonych na agresywne mycie, dobrym krokiem jest wcześniejsza weryfikacja odporności chemicznej wybranych elementów złącznych.

Prawidłowe osadzenie pierścienia osadczego wymaga idealnie przygotowanego rowka bez zadziorów oraz użycia dedykowanych szczypiec. Kluczowe jest rozróżnienie norm DIN 471 i DIN 472, co zapobiega błędom montażowym prowadzącym do kosztownych awarii. W środowisku mokrym należy uwzględnić odporność chemiczną stali 304 i 316 na agresywne detergenty. Zachowanie współosiowości i unikanie plastycznego odkształcenia pierścienia gwarantuje trwałość węzła kinematycznego.

FAQ

Jaki wpływ na pierścień osadczy ma zbyt mocne rozgięcie szczypcami podczas montażu?

Nadmierne rozciągnięcie powoduje trwałe odkształcenie plastyczne, przez co pierścień traci swoją pierwotną sprężystość. Skutkuje to niewystarczającym dociskiem do ścianek rowka i ryzykiem wysunięcia się elementu podczas pracy maszyny.

Czy pierścienie ze stali nierdzewnej 304 są w pełni odporne na działanie chloru?

Stal gatunku 304 wykazuje ograniczoną odporność na stężone roztwory chloru, które mogą powodować korozję wżerową. W środowiskach o wysokim stężeniu agresywnych środków czyszczących bezpieczniejszym wyborem jest zastosowanie stali kwasoodpornej 316.

Co zrobić, gdy rowek montażowy wykazuje ślady wybicia lub zniekształcenia?

W przypadku uszkodzenia gniazda konieczna jest regeneracja powierzchni wału lub obudowy poprzez napawanie i ponowne wytoczenie rowka. Montaż nowego pierścienia w uszkodzonym miejscu nie zapewni stabilności osiowej i doprowadzi do szybkiego nawrotu luzu.

Jakie narzędzia najlepiej chronią strukturę pierścienia przed porysowaniem?

Najlepszą ochronę zapewniają szczypce montażowe z hartowanymi końcówkami, które pasują idealnie do otworów segera. Stabilny chwyt zapobiega ześlizgiwaniu się narzędzia, co chroni warstwę pasywną stali przed mechanicznymi uszkodzeniami przyspieszającymi korozję.
